绝缘油介电强度试验仪体积电阻率测定仪使用说明书一、概述TH-07型体积电阻率测定仪适用于DL 421-91标准，本标准适用于测定绝缘油等液体介质的体积电阻率。体积电阻是施加于试液接触的两极之间的直流电压与通过该试液的电流比。人机界面使用液晶汉显，菜单点击式输入指令，自动打印试验结果，测量精度高，稳定可靠。进入网络通讯功能（可选）后，测定结果可直接回馈给化验室计算机，并自动生成汇总报表。二、主要技术指标——电源电压：AC220±10％ 50Hz——测试电压：DC500V ——测试范围：108~1016Ω·cm——控温范围：室温~100℃——控温精度：≤±0.3℃——试验杯数：3个——消耗功率：≤300W——重 复 性：ρ×1012Ω·cm＞1 ≯25％ρ×1012Ω·cm≤1 ≯15％三、使用条件——环境温度：0℃~40℃——相对湿度：＜80％四、仪器结构A.加热浴套 B.打印机 C.液晶显示屏 D.键盘五、控制面板仪器面板上有6个薄膜按键，各键分别为：复位键，上移键，下移键，左移键，右移键，确认键。其功能如下：1、复位键：按此键仪器热启动（重新上电为冷启动），内部自检后重新工作。2、上移键：按此键项目光标上移或改动数据增加。3、下移键：按此键项目光标下移或改动数据减少。4、左移键：按此键项目光标左移。5、右移键：按此键项目光标右移。6、确认键：此键存入数据或执行某项操作。仪器面板结构图六、显示屏本仪器采用汉字液晶显示器，主要用于表述仪器工作状态、供操作者选择菜单指令等信息。1、首页：只有在上电开机（冷起动）时显该页主要是本公司的各种信息，同时还显示设定的浴液温度和当前的温度。按复位键转入主菜单页。同时按下左键和复位键，先放开复位键，再放开左键，等待2～3秒，此时设定温度为20℃；同时按下右键和复位键，先放开复位键，再放开右键，等待2～3秒，此时设定温度为90℃。

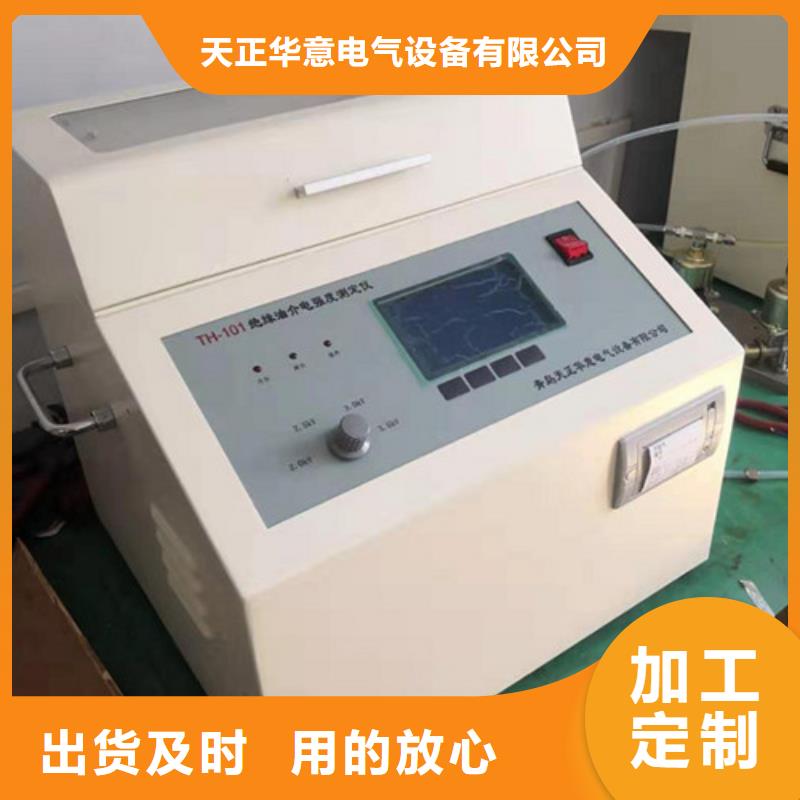

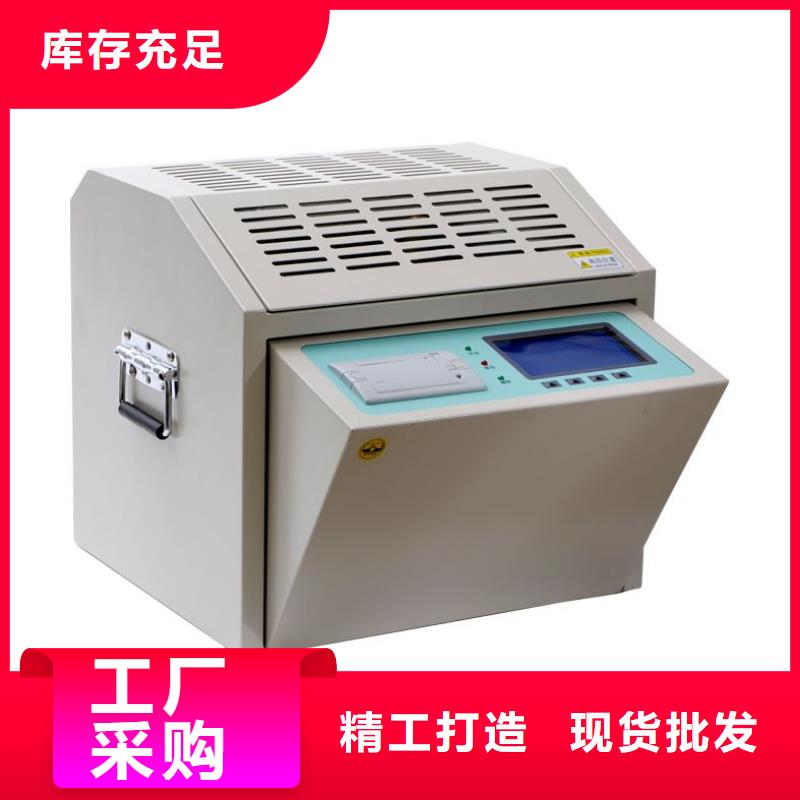

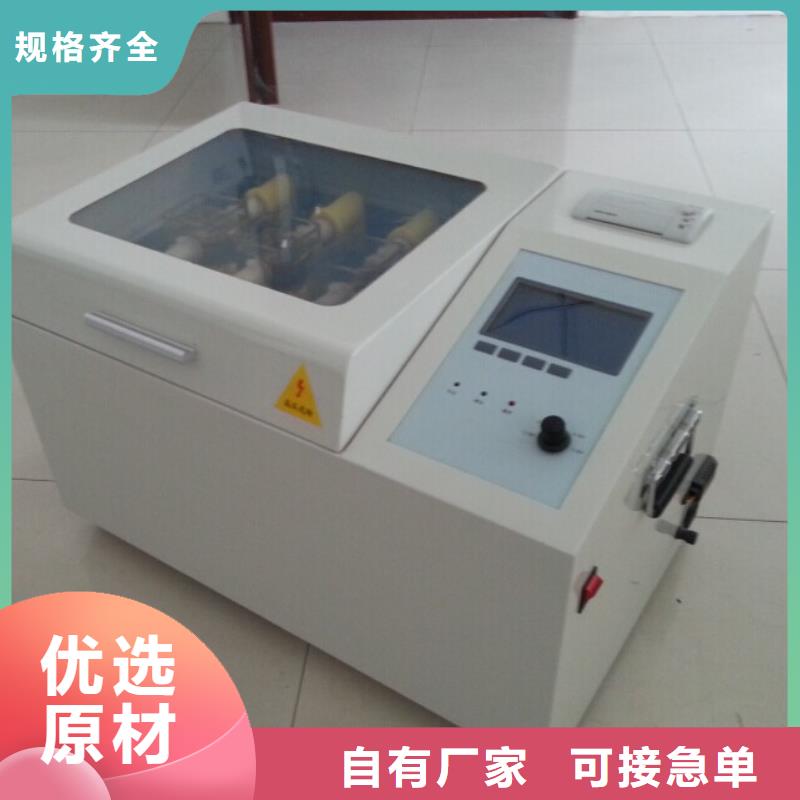

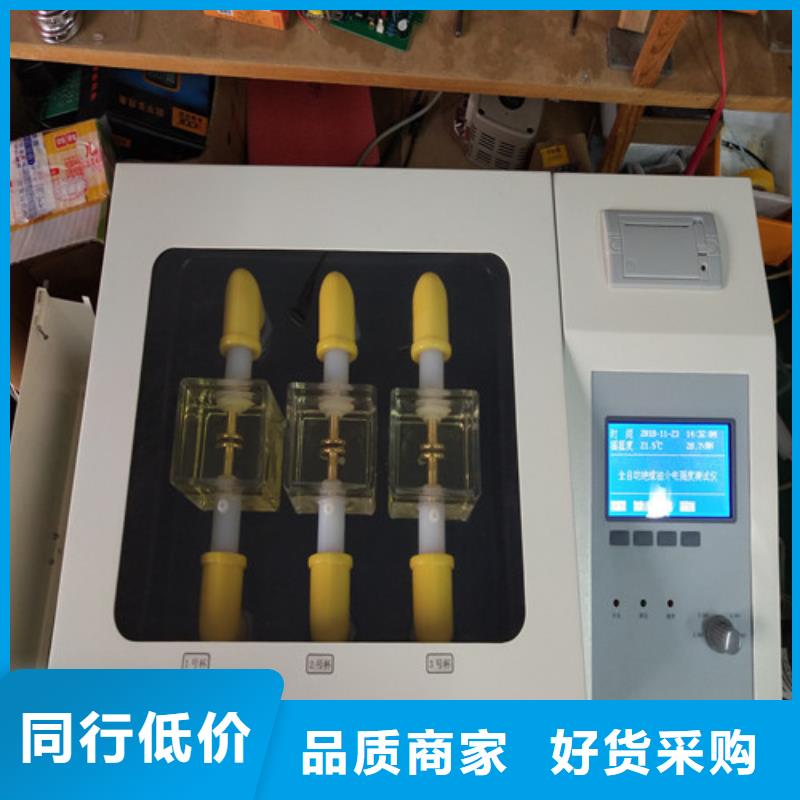

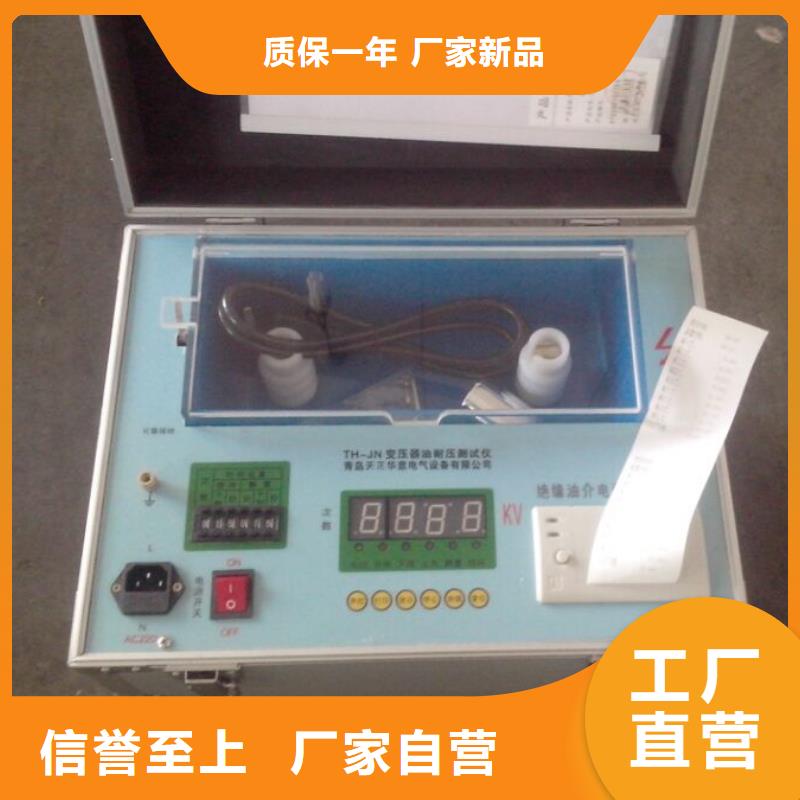

绝缘油介电强度试验仪 特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB1986、GB2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5 kVA2. 升压速度2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选3. 输出电压 0～80 kV4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 仪器重量 48kg四、使用条件 环境温度 0～40℃2. 相对湿度 ≤85％3. 工作电源 AC 220V ± 10％4. 电源频率 50 ± 5 Hz5. 功率消耗 ＜200 W五、机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志

绝缘油介电强度试验仪绝缘油介电强度测试仪校验装置是针对电力试验计量院所绝缘油介电强度测试仪计量校准而设计的专业仪器，仪器可以完成对绝缘油介电强度测试仪的击穿电压，升压速率和波形畸变等性能参数检测，自动给出检测结果报告，该装置以绝缘油介电强度测试仪击穿瞬间的电压作为检测依据，计算仪器的误差，相对于以往稳态校准的方式更直观，准确和有效。1.2特性和技术参数1.2.1 软件系统 绝缘油介电强度测试仪校验装置的硬件和软件特性包括：1 采用主动击穿方式，在指定点构造击穿条件，检测被试品的击穿电压读数误差2 实时显示被试品的输出电压波形，记录被试品击穿瞬间的电压波形图，可以方便的分析被试品的切断时间3 2路高压信号采样，同时检测绝缘油介电强度测试仪的两个高压臂高压信号4仪器能够自动生成格式规范的WORD试验报告5 各种试验的试验环境设置和仪器设置自动保存6 自动计算各种试验的试验参数7 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作1.2.2 技术参数1 10KV～100KV测量误差小于0.2％RDG＋0.04kv2 升压速率测量误差小于0.5％3 时间读数分辨率39us4 供电电源AC220V±10％ 50Hz5 测量电压：100kv（-50kv～50kv，未连接击穿控制箱）6 击穿电压：80kv7 分压器电容值10pf，测量电压50kv（50Hz/60Hz）10 击穿控制箱允许输入电压80kv11）支持应用软件系统的计算机必须符合以下要求：1＞ CPU主频＞1.5GHz2＞ 系统的内存＞1GB3＞ 计算机的操作系统为Windows XP/ Windows 74＞ 计算机的硬盘＞40G5＞ 具有USB2.0接口12）使用温度范围：0~50摄氏度，湿度＜80％1.2.3 应用领域1 绝缘油介电强度测试仪稳态误差校验2 绝缘油介电强度测试仪击穿误差校验3 绝缘油介电强度测试仪升压速率校验4 绝缘油介电强度测试仪波形畸变率校验
